برجسته کردن:
تریلر کانتینر اسکلتی,تریلر اسکلتی کانتینر
, container skeletal trailer
نام تریلر: |
اسکلت کمپرسی ظرف نیمه تریلر |
ابعاد LxWxH: |
13460*2490*3070 میلی متر |
Max. حداکثر Payload ظرفیت ترابری: |
31000 کیلوگرم |
محور: |
3 مجموعه FUWA اختیاری: BPW SAF |
سوسپنسون: |
فنر برگ مکانیکی، اختیاری: محفظه هوا، تعلیق بوگی |
کینگ پین:: |
JOST 3.5" (90#)، اختیاری: 2" (50#) |
ارابه فرود: |
نوع اتصال JOST 28T Double Speed |
سیستم ترمز: |
سیستم ترمز الکترو پنوماتیک دو مداره برند WABCO اختیاری: ABS، EBS |
لاستیک: |
11.00R22.5، اختیاری: 11.00R20،12.00R22.5 و غیره |
درخواست: |
لجستیک کانتینر |
گزینه های درخواست های ویژه: |
نگهدارنده ستون، دیوار محافظ جلو، سیستم کمپرسی هیدرولیک |

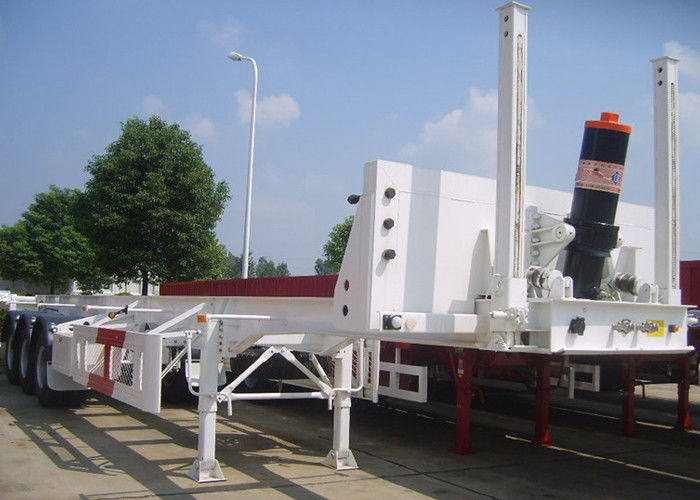

شاسی کانتینر اسکلت 40 فوت با 3 محور برای تخلیه مخزن کانتینر
این تریلر برای استفاده در محوطه سازی و حمل و نقل کانتینرهای 40 فوت طراحی شده است.
1. 360 درجه نگاه سريع به اسکلتون ما
2پارامتر کلی شاسی کانتینر
ابعاد:
طول:13،460 mm±10 mm (تقریباً)
عرض:2،490 mm ± 10 mm
ارتفاع:3،070mm @ تخلیه (ارتفاع پلتفرم)
مکان کینگ پین:۶۱۰ میلی متر از قسمت جلو تقویت کننده جلو (تایید نشده)
فاصله آکسی:10،000mm + 1300mm +1300mm
ارتفاع چرخ پنجم1،165mm با سطح شاسی (نه تایید).
مکان دستگاه فرود:2300ميلي متر پشت جايگاه کليد (تأكيد نشده)
(بعد بالا بر اساس مشخصات تراکتور تنظیم خواهد شد.)
وزن:
وزن تار:حدود ۸۰۰۰ کیلوگرم
حداکثر بار:31،000 کیلوگرم
پیکربندی قطعات OEM:
کینگ پین:2 ️ کلاهک قابل تعویض (با بولت) ، تامین کننده و نوع: JOST.
دستگاه فرود:2 سرعت پیچ و تاب در کنار جاده با کفش شن، ظرفیت بلند 24T. نوع: JOST D200T
تعلیق:تعلیق مکانیکی با 7 قطعه فواره های برگ
محورها:محور مربع باظرفیت 13 تننوع: برند FUWA، ساخته شده در چین.
دوار:8.25*225، 10 سوراخ ISO، 12 تکه
لاستیک:11 آر 225، 12 قطعه؛ برند معروف چین
سیستم ترمز:سیستم ترمز هوایی دوگانه، مخازن فشار هوا 2*40 لیتر؛ دریچه اضطراری رله WABCO، بدون ABS.
اتاق ترمز:نوع 30/30 در دو محور عقب، نوع 30 در محور جلو
سیستم الکتریکی:کامل24 ولتنصب با سیم کشی ماژولار.
سیستم هیدرولیکی: HYVAبرند
لوازم:
حامل تایر:هيچکدوم
نگهبان جانبي:هيچکدوم
جعبه ابزار:هيچکدوم
علامت گذاری:استاندارد، صفحه اطلاعات فنی شامل شماره شاسی، وزن مرده، سال تولید و غیره
نقاشی:رنگ بر اساس نیاز مشتری.
اسکلتون نیمه تریلر رایج ترین نوع تریلر برای حمل و نقل کانتینر (یا شاسی کانتینر) است که وزن سبک اما ظرفیت سنگین دارد.بدون کف می تواند آسان تخلیه مخزن مخزن. اگر نوع Gooseneck را انتخاب کنید، می توانید فضای خالی را کاهش دهید تا کیفیت بهتر تحویل برای مخزن خطرناک و بار های حساس به ارتعاش را بدست آورید.
3ساختار فولادی شاسی کانتینر و اجزای تریلر
| چراغ اصلی تریلر |
عمق: 450 میلی متر
قطب اصلی اتوماتیک با قدرت بالا فولاد آلیاژ پایین با بهره 350 MPa قطب I گرم (Q345) |
| کف یک تریلر تخت |
1/8" (3mm) ضخامت ASTM A572 درجه 50 صفحه فولاد چک شده
گزینه ها: 1/5 " (5mm) |
| کپسول بالایی Kingpin |
1/4 ′′ صفحه جمع آوری با JOST 2 ′′ قطر مربع نوع king pin در هر استاندارد SAE |
| پشتبند جلویی تخت |
کانال شکل U از فولاد ASTM A572 درجه 50 با عرض 7' x ارتفاع 6' x ضخامت 5/16 بخش باز، صفحه بالای 3/8' |
| پشت پشت |
کانال شکل U از فولاد ASTM A572 درجه 50 با عرض 7' x ارتفاع 7' x ضخامت 5/16 بخش باز، صفحه بالای 3/8' |
| باپر عقب |
قدم لوله مربع 100x100mm (4 ′′ x 4 ′′) با عضو عمودی بخش ′′H ′′ |
| میله به داربست ها و پرتگاه اصلی جوش داده شده. |
| مخزن قفل چرخش |
8 مجموعه |
کانتینر 1x40 فوت و کانتینر 2x20 فوت |
4. شاسی کانتینر، تریلر، چرخ چرخ و دریچه های ایمنی
| دستگاه فرود |
Jost یا CIMC مارک 28T دو سرعت دستگاه فرود دستی تلسکوپی |
| دستگیره کریک در سمت راننده در شاسی قرار دارد. |
| تعلیق تریلر |
تعلیق تاندمی مکانیکی با سه لوله
گزینه ها: تعلیق هوا، تعلیق بوگی |
| محورها |
محورهای مربع 150mm (6") با ظرفیت 13T / 15T / 16T / 20T ، 10 هاب هاب با نصب خارج از کشتی طبل فولاد ریخته شده (ABS Options) گزینه: نوع دیسک
سازنده: FUWA، گزینه ها: BPW،SAF |
| چرخ ها |
چرخ دیسک فولادی، 10 سوراخ ISO، گزینه: دوار آلومینیومی |
| لاستیک |
لاستیک بدون لوله، 8.25R15،8.25 آر 2011.00 آر225,12.00 آر225,12.00R20,385/65R225،425/65R22.5 ،
تولید کننده: سکه دوگانه، مثلث، میکلین، فایرستون |
| سیستم ترمز |
ترمز پنوماتیک دو خطی، لوله و اتصال SAE، شیر اضطراری رله WABCO، گزینه ها: سیستم ترمز ABS |
| اتاق های ترمز بهار T30/30، اتاق های ترمز T30 |
| 3/8 ′′ لوله هوای آبی برای کنترل و 3/8 ′′ قرمز برای تامین، مخازن هوا 40L |
| برق |
چراغ های 12 ولت ال ای دی با سیم کشی فلیپس، مطابق با استاندارد DOT و SAE.
گیرنده: 7 راه سوکت استاندارد SAE، چین
سیم کشی: کابل الکتریکی که توسط لوله PVC در قاب اصلی محافظت می شود |
| نقاشی |
اسپری الکتروفرتیک، یعنی پوشش مبتنی بر آب می تواند به یک ماده فیلم ساز محلول در آب که می تواند یک فیلم در آب تشکیل دهد، جدا شود.و به الکترود مخالف در یک میدان الکتریکی جریان مستقیم شنا می کند، و روی سطح شی ریخته می شود تا یک فیلم پوشش دهد |
| MISC |
علامت گذاری استاندارد GET، نگهدارنده سند، نوار قابل مشاهده، فلپ های گلوله ای فولادی یا لاستیکی سیاه |
| گزینه |
هوبودومتر، سیستم پر کردن تایر PSI |
5مزیت کانتینرها
طراحی سفارشی
بر اساس درک کامل و تجزیه و تحلیل در مورد محیط حمل و نقل از مناطق مختلف، به میلیون ها تریلر مراجعه کنیدما تمام تریلرها را به صورت خصوصی برای مشتریان مختلف طراحی می کنیم.
بهترین ساختمانی از فولاد
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
سیستم محور
محور با کیفیت بالا از نام تجاری جهانی BPW، SAF به چین نام تجاری معروف FUWA، L1 با ظرفیت حمل قوی از 9T تا 20T و گزینه های ABS برای متناسب شدن با تقاضای کامل الزامات.
سیستم تعلیق
معلق با کیفیت بالا از برند جهانی BPW، SAF به چین برند معروف FUWA، L1، از نوع صفحه برگ،نوع بوگی به نوع Air-Spring و نوع لاستیک برای تطابق با الزامات مختلف شرایط تحویل بار
لاستیک ها و ریم ها
لاستیک های با کیفیت بالا از مارک های جهانی میکلین، بریجستون، پیرلی تا چین برند دوگانه سکه، سه زاویه، همراه با ریم از فولاد تا آلومینیوم.
سیستم کنترل ایمنی
سیستم ترمز برند جهانی WABCO Valves با ABS یا EBS برای کنترل تریلر در هر شرایطی.
6. تراکتور مرتبط با تریلر برای کالاهای کانتینری
به عنوان یک تولید کننده تخصصی و صادر کننده در وسایل نقلیه ویژه، ما طیف گسترده ای از خطوط تولید کامیون و تریلر شامل صدها مدل از کانتینر استفاده منحصر به فرد کانتینر شاسی،تریلر اسکلتی به تریلر مافیا با هدف مشترک، فلت بِد تریلر، دراپ ساید تریلر و هیدرولیک دمپ کانتینر تریلر به کانتینرهای تحویل کامل بارگذاری شده در سراسر جهان در صدها کشور جهان.
