برجسته کردن:
نیمه تریلر دیوار کناری,تریلر باربری خشک
, dry freight trailer
نام تریلر: |
نیمه تریلر Drop Side Platform |
مدل: |
9403CLX |
ابعاد LxWxH: |
13000*2500*3580 میلی متر |
ظرفیت کینگ پین: |
16000 کیلوگرم |
Max. حداکثر Payload ظرفیت ترابری: |
40 تن / 40000 کیلوگرم |
پایه چرخ: |
6790+1310+1310 |
برآمدگی جلو / عقب: |
/2090 |
زاویه نزدیک/خروج (°): |
/14 |
محور: |
3 مجموعه FUWA اختیاری: BPW SAF |
سوسپنسون: |
فنر برگ مکانیکی، اختیاری: محفظه هوا، تعلیق بوگی |
کینگ پین:: |
JOST 3.5" (90#)، اختیاری: 2" (50#) |
ارابه فرود: |
نوع اتصال JOST 28T Double Speed |
سیستم ترمز: |
سیستم ترمز الکترو پنوماتیک دو مداره برند WABCO اختیاری: ABS، EBS |
لاستیک: |
11.00R22.5، اختیاری: 11.00R20،12.00R22.5 و غیره |
درخواست: |
کانتینر / محموله های معمولی / لوله ها / تحویل سیاههها |
گزینه های درخواست های ویژه: |
نرده برزنتی، رمپ بارگیری عقب |

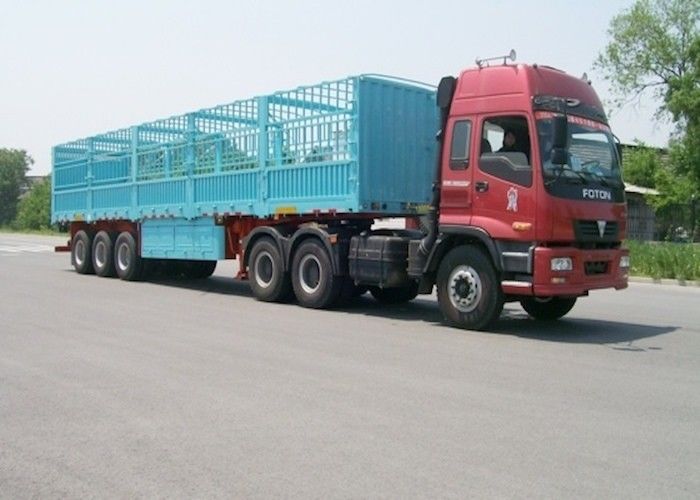

13 متری 3 محور تریلر جانبی با دیوار جانبی و حصار محموله برای محموله های بزرگ
ساختار فولادی:
مواد:فولاد آلیاژ پایین با قدرت خروجی 350 MPa برای قطب I و 235 MPa در سایر قطعات ساخته شده استفاده می شود.
کف: 3ميلي متر پلاک فولادي چوبي
تریلر های قطره ای یک نوع تریلر های قطره ای (یا تریلر های مرحله ای) با دیواره های جانبی و حصار بار برای بار های بزرگ و بار های کوچک است.به منظور اینکه بتواند بیشتر کار کند ،ما قفل های پیچ و تاب را طراحی می کنیم تا بتوانیم آن را به کانتینرها تحویل دهیم..
1. 360 درجه نگاه سریع به تخت تخت ما تریلر
2پارامتر کلی تریلر های کامیون تخت تخت
| 13 متری 3 محور تریلر جانبی با دیوار جانبی و حصار محموله برای محموله های بزرگ |
9403CLX |
| ابعاد بیرونی کلی (ملی متر) |
طول |
13000 |
| عرض |
2500 |
| ارتفاع (فروختن) |
3580 |
| ابعاد بیرونی بدن قطره (ملی متر) |
طول |
12850 |
| عرض |
2310 |
| ارتفاع |
600+600+600 |
| ظرفیت ((L) |
|
| GVW ((kg) |
47200 |
| وزن کل وسیله نقلیه ((کیلوگرم) |
7200 |
| بار قابل استفاده نامی ((kg) |
40000 |
| پایه چرخ ((ملی متر) |
6790+1310+1310 |
| خط حرکت ((ملی متر) |
قدم به جلو |
|
| پا در عقب |
1820/1820/1820 |
| پیشروی و عقب |
/2090 |
| زاویه نزدیک شدن/از راه رفتن ((°) |
/14 |
| بار قابل استفاده نامی صندلی خودرو |
16000 |
| محور |
BPW 12T*3 |
| ظرفیت محور در کیلوگرم |
/8000/8000/8000 |
| لاستیک |
11R22.5*12 |
| مواد تریلر |
فولاد کربن |
| مواد حمل و نقل: |
محموله های عمده یا جعبه های سبک |
| قفل های چرخش |
|
| پوشش عایق |
نیل |
| تعلیق |
بهار برگ |
| بهار برگ |
8/8/8 |
| يادداشت: |
3ساختار فولادی شاسی کانتینر و اجزای تریلر
| چراغ اصلی تریلر |
عمق: 450 میلی متر
قطب اصلی اتوماتیک با قدرت بالا فولاد آلیاژ پایین با بهره 350 MPa قطب I گرم (Q345) |
| کف یک تریلر تخت |
1/8" (3mm) ضخامت ASTM A572 درجه 50 صفحه فولاد چک شده
گزینه ها: 1/5 " (5mm) |
| ريل پلات جانبي |
استاندارد: 1 لایه از جدا کننده 2 فوت (600 میلی متر) ارتفاع ورق بادی
گزینه ها:
1. دو لایه یا سه لایه
2. لایه ی قاب قابلی قابل برداشتن |
| کپسول بالایی Kingpin |
1/4 ′′ صفحه جمع آوری با JOST 2 ′′ قطر مربع نوع king pin در هر استاندارد SAE |
| پشتبند جلویی تخت |
کانال شکل U از فولاد ASTM A572 درجه 50 با عرض 7' x ارتفاع 6' x ضخامت 5/16 بخش باز، صفحه بالای 3/8' |
| پشت پشت |
کانال شکل U از فولاد ASTM A572 درجه 50 با عرض 7' x ارتفاع 7' x ضخامت 5/16 بخش باز، صفحه بالای 3/8' |
| باپر عقب |
قدم لوله مربع 100x100mm (4 ′′ x 4 ′′) با عضو عمودی بخش ′′H ′′ |
| میله به داربست ها و پرتگاه اصلی جوش داده شده. |
| کانتینر Twist lock * |
8 مجموعه |
کانتینر 1x40 فوت و کانتینر 2x20 فوت |
4. شاسی کانتینر، تریلر، چرخ چرخ و دریچه های ایمنی
| دستگاه فرود |
Jost یا CIMC مارک 28T دو سرعت دستگاه فرود دستی تلسکوپی |
| دستگیره کریک در سمت راننده در شاسی قرار دارد. |
| تعلیق تریلر |
تعلیق تاندمی مکانیکی با سه لوله
گزینه ها: تعلیق هوا، تعلیق بوگی |
| محورها |
محورهای مربع 150mm (6") با ظرفیت 13T / 15T / 16T / 20T ، 10 هاب هاب با نصب خارج از کشتی طبل فولاد ریخته شده (ABS Options) گزینه: نوع دیسک
سازنده: FUWA، گزینه ها: BPW،SAF |
| چرخ ها |
چرخ دیسک فولادی، 10 سوراخ ISO، گزینه: دوار آلومینیومی |
| لاستیک |
لاستیک بدون لوله، 8.25R15،8.25 آر 2011.00 آر225,12.00 آر225,12.00R20,385/65R225،425/65R22.5 ،
تولید کننده: سکه دوگانه، مثلث، میکلین، فایرستون |
| سیستم ترمز |
ترمز پنوماتیک دو خطی، لوله و اتصال SAE، شیر اضطراری رله WABCO، گزینه ها: سیستم ترمز ABS |
| اتاق های ترمز بهار T30/30، اتاق های ترمز T30 |
| 3/8 ′′ لوله هوای آبی برای کنترل و 3/8 ′′ قرمز برای تامین، مخازن هوا 40L |
| برق |
چراغ های 12 ولت ال ای دی با سیم کشی فلیپس، مطابق با استاندارد DOT و SAE.
گیرنده: 7 راه سوکت استاندارد SAE، چین
سیم کشی: کابل الکتریکی که توسط لوله PVC در قاب اصلی محافظت می شود |
| نقاشی |
اسپری الکتروفرتیک، یعنی پوشش مبتنی بر آب می تواند به یک ماده فیلم ساز محلول در آب که می تواند یک فیلم در آب تشکیل دهد، جدا شود.و به الکترود مخالف در یک میدان الکتریکی جریان مستقیم شنا می کند، و روی سطح شی ریخته می شود تا یک فیلم پوشش دهد |
| MISC |
علامت گذاری استاندارد GET، نگهدارنده سند، نوار قابل مشاهده، فلپ های گلوله ای فولادی یا لاستیکی سیاه |
| گزینه |
هوبودومتر، سیستم پر کردن تایر PSI |
5مزیت کانتینرها
طراحی سفارشی
بر اساس درک کامل و تجزیه و تحلیل در مورد محیط حمل و نقل از مناطق مختلف، به میلیون ها تریلر مراجعه کنیدما تمام تریلرها را به صورت خصوصی برای مشتریان مختلف طراحی می کنیم.
بهترین ساختمانی از فولاد
Material choose the High strength low alloy steel with 350 mpa yield strength is used for welded I-beam and 235 mpa in other fabricated parts and the original ALCOA aluminum for the tanks and dry logistic box.
سیستم محور
محور با کیفیت بالا از نام تجاری جهانی BPW، SAF به چین نام تجاری معروف FUWA، L1 با ظرفیت حمل قوی از 9T تا 20T و گزینه های ABS برای متناسب شدن با تقاضای کامل الزامات.
سیستم تعلیق
معلق با کیفیت بالا از برند جهانی BPW، SAF به چین برند معروف FUWA، L1، از نوع صفحه برگ،نوع بوگی به نوع Air-Spring و نوع لاستیک برای تطابق با الزامات مختلف شرایط تحویل بار
لاستیک ها و ریم ها
لاستیک های با کیفیت بالا از مارک های جهانی میکلین، بریجستون، پیرلی تا چین برند دوگانه سکه، سه زاویه، همراه با ریم از فولاد تا آلومینیوم.
سیستم کنترل ایمنی
سیستم ترمز برند جهانی WABCO Valves با ABS یا EBS برای کنترل تریلر در هر شرایطی.
6. تراکتور مرتبط با تریلر برای کالاهای کانتینری
به عنوان يه توليد کننده تخصصي و صادر کننده خودروهاي خاصما طیف گسترده تری از خطوط تولید کامیون و تریلر داریم شامل صدها مدل به عنوان یک تولید کننده جهانی وسایل نقلیه جاده ای، ما نیازهای خصوصی مشتریان را با صدها مهندس خود به عنوان کسب و کار اصلی خود در نظر می گیریم.
1. پانل های ساندویچ کامپوزیت بدن کامیون
از FRP ساندویچ پنل ساخته شده کامیون کمپینگ و کاروان برای مسافر جاده ای به FRP-پای پنل های کامپوزیت ماژولار ساخته شده قوی ترین سفر جعبه کامیون برای Pathfinder واقعی برای زندگی طبیعی رنگارنگ ما.
از کامیون های عایق و یخچال گرفته تا جعبه ی یخچال همراه با واحد های یخچال های ترموکوکی / حامل برای تحویل،تا ميز شما را با سبزيجات تازه و غذاها از سراسر جهان برای بهتر شدن زندگي شهري ما غنی سازيم.
2. وسایل نقلیه مخزن انرژی
از تانکرهای فولادی بنزین و دیزل و تانکرهای آلومینیومی برای حمل سوخت های فسیلی تانکرهای فولادی ضد زنگ برای آب و شیر تازه برای حمایت از زندگی روزمره شهرانرژی های سبز حمل و نقل تانکرها برای LPG، CNG، LNG و تانکرهای ذخیره سازی آنها برای ایستگاه بطری برای حفاظت از محیط زیست، ارزش های زیست محیطی را برای آینده بهتر زمین ایجاد می کند.
3. تریلرهای کامیون های کانتینر ترمینال:
از فیلم "مافی تریلر" Container Chassis and Skeleton Semi-Trailers to Flatbed semi-trailers and Drop Side Semi-Trailer with Twist locks TO delivery containers full loaded worldwide cargos to create an international value for a better urban life.
4. تریلرهای کامیون های باربری خشک
از "دراپ سايد تريلرز" Curtain-Side Trailers deliver the bulk cargos and Low Bed Semi-Trailer for the construction or heavy industry machines to The Tipper Truck and Dump Trailers deliver the Construction materials for our city infrastructure construction to build a better living city.
5. وسایل نقلیه سفارشی
با بهترين تيم هاي تکنولوژي ما 200 مهندس با حمايت تمام وقت ما قدرت فوق العاده اي براي پيشنهاد خودروهاي ويژه اي براي حل خواسته هاي ويژه شما داريممثل راننده های چوب قند برای کنیا و اتیوپی؛ نیمه تریلر Cotton Loader با پوشش بال، و تریلر های چوبی برای چوب های کوچک و تریلر چوبی برای چوب های بزرگ و کامیون های حمل خودرو.
